管道万能组合堵漏器II型2型

专利号200710054723.X


一、介绍
当管道出现泄漏,不清楚泄漏管道的直径是多少,只知道大概是多少,比如泄漏管道直径应该小于273mm,领料时只需要领273mm组合堵漏器即可去泄漏现场堵漏,到现场后发现管道实际直径是219mm,不用回去更换,直径用273mm组合堵漏器即可成功堵漏.
本堵漏器优点:
优点1、型号为小于等于273mm,这就是组合堵漏器超过市场上其他堵漏器之处,关键部位是组合堵漏器内装有万能不锈钢卡瓦,硬度高同时还有弹性,卡压管道杀昂后可以根据管道弧度在钢带压力下自动变型达到卡紧管道之目的。


二、管道组合堵漏器2型使用说明

1、  当管道出现腐蚀穿孔跑冒滴漏时需要使用本品采用不动火不停输快速带压堵漏抢险作业，主要应用于各种规格管道的带压堵漏中。

2、应用范围：金属、有色金属、玻璃钢管、复合管、PVC、PE、PR等管道的直管、三通、弯头、变径、短接、法兰和法兰盘根部的带压堵漏。

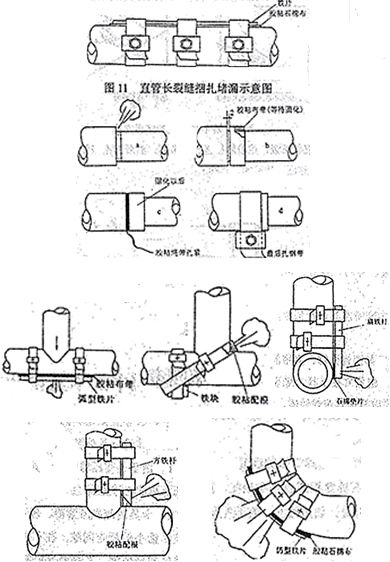

3、操作图片：




4、使用方法：将组合管道堵漏器内蜂巢自封垫铺垫至泄漏处，将不锈钢卡瓦用手和小锤整形为管道基本相同的弧度压在自封垫上方，用G60拉紧器将带有锁扣的钢带把卡瓦和自封垫包扎紧箍在管道泄漏处完成。G60拉紧器需要向上海昔友另行采购。

三、技术参数

1、应用范围：金属、玻璃钢、复合管、PVC、PE等
2、应用部位：道的直管、三通、弯头、变径、短接、法兰和法兰盘根部。
3、管道介质：各类油品、燃气、化工品、水、蒸汽。
4、施堵压力：≤5.0MPa
5、承受压力：≤5.5MPa
6、适用温度：≤300℃
7、胶片温度：≤980℃  （每盒内有一块A4高温胶片，如与高温堵漏可以用高温胶片替换自封垫使用即可永久承受980℃的温度）
8、钢带2条
    （1）钢带材质:ROY高硬度带压堵漏专用不锈钢；
    （2）钢带宽:60mm；
    （3）钢带厚:1.2mm；
    （4）钢带长:按照管道直径各有不同。

四、注意事项

1、开箱倒取堵漏器时要将箱内手套戴上，以防止钢带边缘锋利划破手指，如有受伤可以使用包装箱内部的创可贴。

2、堵漏施工前要穿防护服戴安全帽进入施工现场（需要另行采购）。

3、进入堵漏现场要先了解泄漏情况后才能进入施堵现场，主要了解是否有毒、高温、高压三种情况，有毒介质要穿戴GBF-08全封闭式消防化服；高温指60度以上的温度要穿戴GBF-17阻燃防蒸汽服；高压指在6Mpa以上的压力要将卸压至4.7Mpa以下再佩带GBP-07防爆隔热面罩。

4、含有燃气介质堵漏中工具和堵漏器要清拿清放，以防产生火花，燃气泄漏浓度大有火花即可燃爆。（工具要使用无火花防爆工具，需要向上海光本另行采购）

5、堵漏时堵漏工要观察风向，堵漏工始终要站在上风口，如必须到下封口施工要佩带象鼻帽或10分钟就换一次人。

6、其他更多内容参看带压堵漏行业标准Q/05082GBDDC

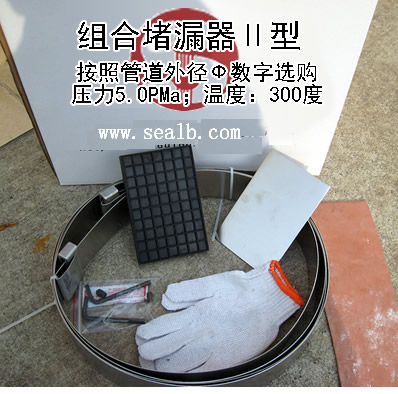

五、箱内清单

不锈钢带 ………… 2条
内六方扳手 ……  2个

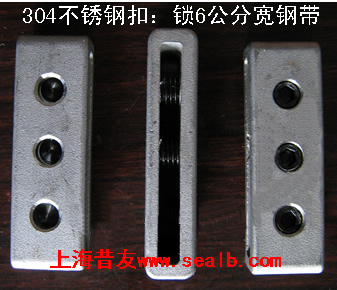

钢带锁扣 ………… 2只（304不锈钢精铸）
锁扣顶丝 ………  2只
不锈钢卡瓦 ……… 1片 （100X150X1.2）
手套 ……………  1付
橡胶自封垫 ……… 1片（橡胶复合料100X150X12）
创可贴 …………  1贴
高温胶片 ………… 1片
化学品胶片  …… 1片
纸箱 ……………… 1个
说明书 …………  1份




和本堵漏器配套使用的有以下几种
1、G60拉紧器

2、钢带剪刀

3、堵漏服
