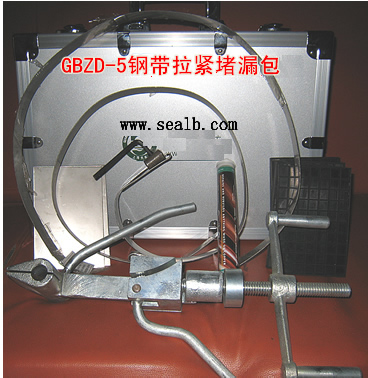

GBZD-5管道钢带带压堵漏包说明书

一、带压堵漏介绍

1、什么是带压堵漏：带压堵漏是指管道和容器罐不动火、不停输、快速带压止漏技术。
2、什么是带压密封：带压密封是指在管道或容器罐上原来有密封垫或油封等设计时已有的密封点的为带压密封，比如法兰泄漏了需要堵漏行业术语为法兰堵漏，此时也可以称为法兰带压密封，当一条完好的管道上面腐蚀穿孔导致泄漏就只能叫带压堵漏不能说成带压密封，因为这里原来是没有过密封的，所以带压密封技术是带压堵漏十种技术的一部分，带压堵漏技术包含了带压密封的全部工序，带压密封不能包含带压堵漏。
3、带压堵漏技术全称是“管道和容器罐不动火、不停输、快速带压止漏技术”其中不动火是指不电焊、不电钻和不用锤敲打等产生火花的行为；不停输指不关闭泄漏管道相关连的阀门、泵等能停止的所有部件，不排空管道内介质，就是管道和容器罐正常运转中。快速带压指堵漏工在最短时间内穿戴上L43橡塑全身防酸碱联体防护服顶着管道泄漏四处飞溅的介质压力堵漏施工。
4、带压堵漏行业内有注剂密封、包扎捆扎、冷焊粘补、钳卡速堵、钢带拉紧、连接修补、高频捻缝、阀门胶堵、法兰卡带、窃油阀堵等十项带压堵漏技术工艺，想了解更多技术详细信息进入www.sealb.com 另外上海昔友堵业免费培训所有技术，详情电话021-34668566或QQ:1330637526咨询。

二、钢带堵漏包使用说明
1、 本产品为钢带拉紧技术工艺中使用的产品，主要用于各种规格管道的快速带压堵漏中。
2、应用范围：金属管、玻璃钢管、复合管、PVC、PE、PR等管道的直管、三通、弯头、变径、短接、法兰和法兰盘根部的带压堵漏。法兰堵漏要外购注胶枪等工具详见下3。
3、法兰堵漏：首先将钢带剪切10公分长的一段放至钢带扣下放后将钢带锁紧，然后再将法兰一圈固定螺丝卸掉一个丝帽，然后将GF16丝杆注胶阀安装到丝杆上再将卸掉的丝帽上紧到原处，将M70注胶枪头和GF16丝杆注胶阀旋拧到一起，取TXG18#密封剂装填至注胶枪头内射入进去即可完成。
4、使用方法：
本技术堵漏界俗称万能钢带堵漏技术，因为本技术堵漏根据现场泄漏情况可以衍生很多堵漏步骤，泄漏孔过大可以先使用木锥射钉后用钢锯条将多余部分锯掉然后采用以下步骤，也可以直接选用以下步骤。

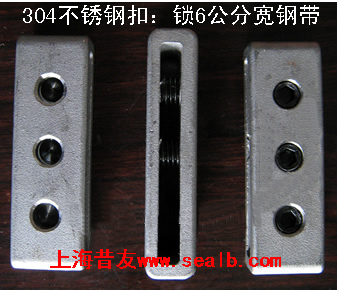

（1）堵管道内含有浓酸碱笨强腐蚀介质方法：将CHD4化学品胶片压按在GX150/12蜂巢自封垫的网格上，将网格面粘贴在管道的泄漏处，在蜂巢自封垫上面安放不锈钢卡瓦，在卡瓦上面和管道周圈用装好精铸304不锈钢扣的高硬度不锈钢带捆扎一圈，用强力钢带拉紧器将钢带拉紧，拉紧后将钢带扣上顶丝用内六方扳手旋紧，根据压力情况选择钢带缠绕几圈，每个漏点最少用一根钢带，最多用三根钢带，堵漏后观察10分钟漏点不漏了可以用GJ1钢带剪刀将多余钢带剪切下来，再把剪断钢带后紧靠钢带扣的钢带头卷压在钢带扣螺丝上。
（2）堵高温管道不含浓酸碱笨强腐蚀介质方法：将GBJ-900堵漏中温胶条压按在GX150/12蜂巢自封垫的网格上，将网格面粘贴在管道的泄漏处，在蜂巢自封垫上面安放不锈钢卡瓦，在卡瓦上面和管道周圈用装好精铸304不锈钢扣的高硬度不锈钢带捆扎一圈，用强力钢带拉紧器将钢带拉紧，拉紧后将钢带扣上顶丝用内六方扳手旋紧，根据压力情况选择钢带缠绕几圈，每个漏点最少用一根钢带，最多用三根钢带，堵漏后观察10分钟漏点不漏了可以用GJ1钢带剪刀将多余钢带剪切下来，再把剪断钢带后紧靠钢带扣的钢带头卷压在钢带扣螺丝上。
（3）堵高温管道含浓酸碱笨强腐蚀介质方法：先用YFX8一分带压止漏带缠绕数圈把大漏控制成小漏，再用GBF75-1500管道快速堵漏胶带在泄漏部位缠绕数圈，在蜂巢自封垫上面安放不锈钢卡瓦压按在泄漏部位，在卡瓦上面和管道周圈用装好精铸304不锈钢扣的高硬度不锈钢带捆扎一圈，用强力钢带拉紧器将钢带拉紧，拉紧后将钢带扣上顶丝用内六方扳手旋紧，根据压力情况选择钢带缠绕几圈，每个漏点最少用一根钢带，最多用三根钢带，堵漏后观察10分钟漏点不漏了可以用GJ1钢带剪刀将多余钢带剪切下来，再把剪断钢带后紧靠钢带扣的钢带头卷压在钢带扣螺丝上。
（4）堵高温管道含浓酸碱笨强腐蚀介质粘贴拉紧方法：用GBF75-1500管道快速堵漏胶带折叠成垫片，直接用装好精铸304不锈钢扣的高硬度不锈钢带捆扎一圈，用强力钢带拉紧器将钢带拉紧，拉紧后将钢带扣上顶丝用内六方扳手旋紧，根据压力情况选择钢带缠绕几圈，每个漏点最少用一根钢带，最多用三根钢带，堵漏后观察10分钟漏点不漏了可以用GJ1钢带剪刀将多余钢带剪切下来，再把剪断钢带后紧靠钢带扣的钢带头卷压在钢带扣螺丝上。
（5）冷焊钢带拉紧堵漏方法：先用GB28冷焊堵漏胶1：1调合搅拌后涂抹在GX150/12蜂巢自封垫的网格里， 或用冷焊堵漏泥棒GB111S涂抹在GX150/12蜂巢自封垫的网格里，在蜂巢自封垫上面安放不锈钢卡瓦压按在泄漏部位，在卡瓦上面和管道周圈用装好精铸304不锈钢扣的高硬度不锈钢带捆扎一圈，用强力钢带拉紧器将钢带拉紧，拉紧后将钢带扣上顶丝用内六方扳手旋紧，根据压力情况选择钢带缠绕几圈，每个漏点最少用一根钢带，最多用三根钢带，堵漏后观察10分钟漏点不漏了可以用GJ1钢带剪刀将多余钢带剪切下来，再把剪断钢带后紧靠钢带扣的钢带头卷压在钢带扣螺丝上。
（6）三通、弯头、变径、短接、法兰和法兰盘根部的带压堵漏方法：和泄露部位粘贴材料按照上面1~5条所述，根据情况选择是否使用蜂巢自封垫和不锈钢卡瓦压按在泄漏部位，在卡瓦上面和管道周圈用装好精铸304不锈钢扣的高硬度不锈钢带捆扎一圈，钢带捆扎按下图，或根据现场情况任意组合钢带之间的连接方式，用强力钢带拉紧器将钢带拉紧，拉紧后将钢带扣上顶丝用内六方扳手旋紧，根据压力情况选择钢带缠绕几圈，每个漏点最少用一根钢带，最多用三根钢带，堵漏后观察10分钟漏点不漏了可以用GJ1钢带剪刀将多余钢带剪切下来，再把剪断钢带后紧靠钢带扣的钢带头卷压在钢带扣螺丝上。

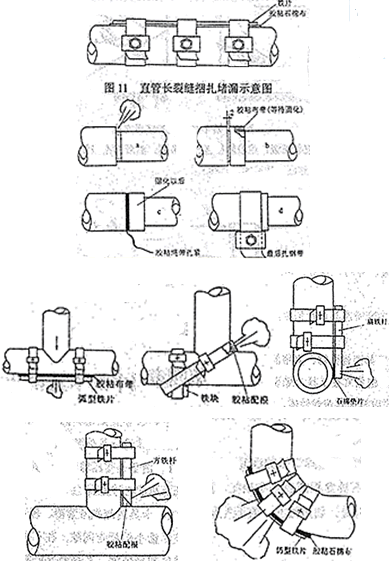

三、各类堵漏部位钢带捆扎方法图解



更详细信息在包内光盘里的堵漏教材内

四、技术参数
1、应用范围：金属、玻璃钢、复合管、PVC、PE等
2、应用部位：道的直管、三通、弯头、变径、短接、法兰和法兰盘根部。
3、管道介质：各类油品、燃气、水（用）；酸碱苯强腐蚀化学品（用蓝色化学品胶片）；蒸汽（用红色高温胶片）。
4、施堵压力：≤1.8Mpa
5、承受压力：≤2.6Mpa
6、适用温度：≤280℃
7、胶片温度：≤450℃

五、注意事项
1、开箱倒取堵漏器时要将箱内手套戴上，以防止钢带边缘锋利划破手指，如有受伤可以使用包装箱内部的创可贴。
2、堵漏施工前要穿防护服戴安全帽进入施工现场。
3、进入堵漏现场要先了解泄漏情况后才能进入施堵现场，主要了解是否有毒、高温、高压三种情况，有毒介质要穿戴GBF-08全封闭式消防化服；高温指60度以上的温度要穿戴GBF-17阻燃防蒸汽服；高压指在6Mpa以上的压力要将卸压至4.7Mpa以下再佩带GBP-07防爆隔热面罩。
4、含有燃气介质堵漏中工具和堵漏器要清拿清放，以防产生火花，燃气泄漏浓度大有火花即可燃爆。
5、堵漏时堵漏工要观察风向，堵漏工始终要站在上风口，如必须到下封口施工要佩带象鼻帽或10分钟换一次人。
6、其他更多内容参看光本带压堵漏行业标准Q/05031GBDDS
7、让管道安全使用年限更高可以购买GB75系列水击活玻纤万能管道修复胶带缠绕在钢带外围。

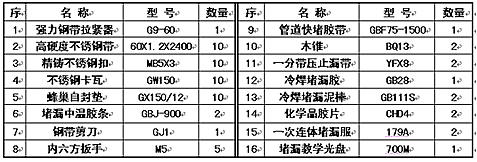

六、包内配置清单
